1.2.E 二极管的典型应用电路

二极管整流与检波

整流：将交流变成直流的过程

检波：将调制在高频信号上的低频信号捡取出来

例 1 半波整流

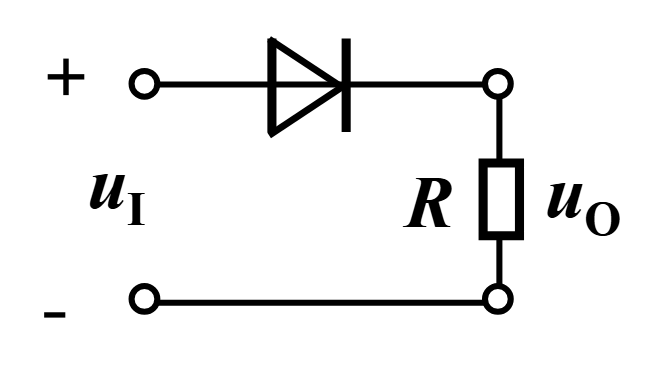

&medium 半波整流电路图

$u_{1}$ 为正弦波信号，试画出 $u_{o}$ 的波形。

由二极管的单向导电性易知，只能导通 $u_{1}$ 为正的部分。图略。

例 2 全波整流

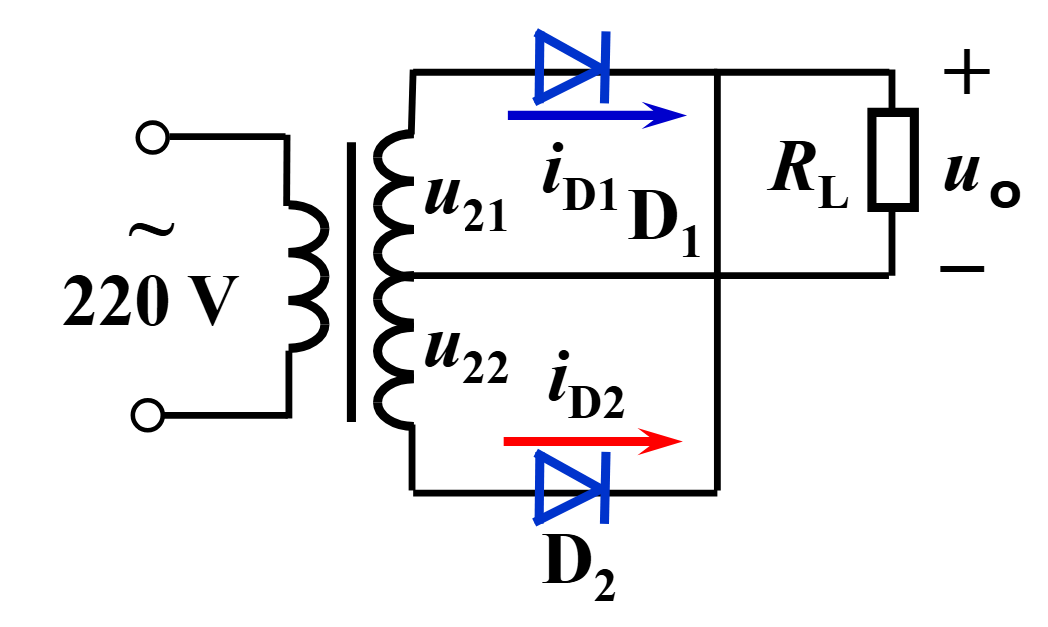

&medium 全波整流电路图

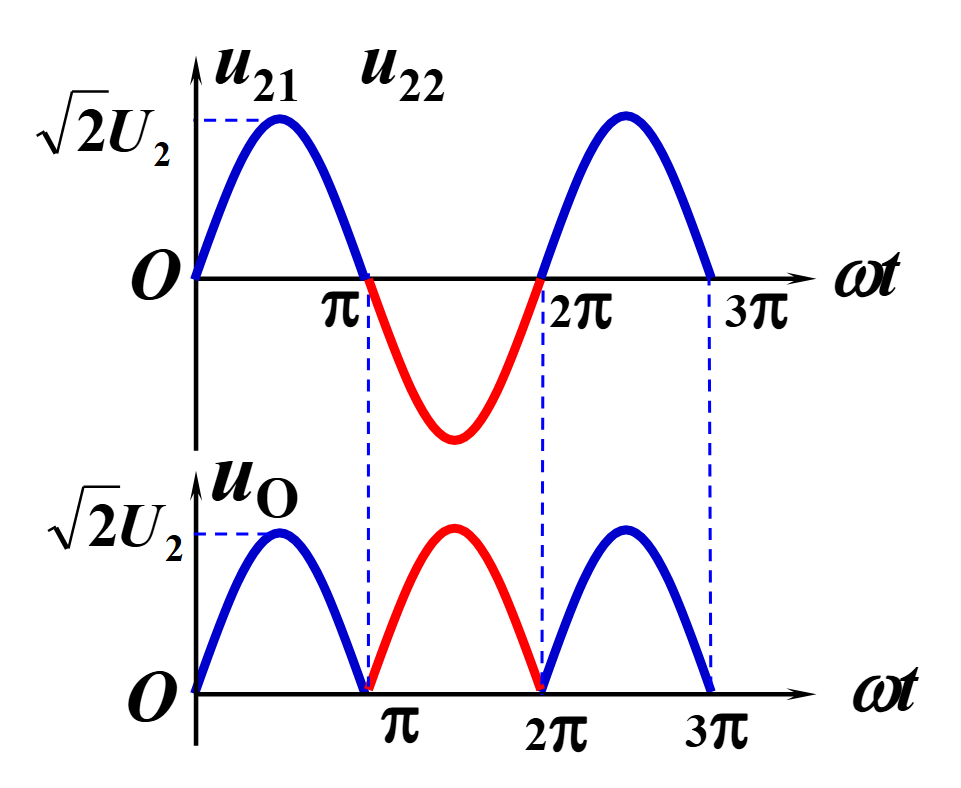

&medium 全波整流图像

例 3 二极管限幅

如图所示，电路中的二极管为理想二极管，已知 $E = 3 V$ , $u_{i} = 5 s inω t V$ ，试画出电压的波形。

&medium 二极管限幅电路图

&medium 二极管限幅图像

例 4 二极管的优先导通原则

电位差大的二极管优先导通

取 $U_{A}$ 和 $U_{B}$ 为 0V 或 3V 的不同组合时，求 $U_{Y}$

以下举两个例子

当 $U_{A} = 3 V$ ， $U_{B} = 3 V$ 时， $U_{Y} = U_{A} + U_{D} = U_{B} + U_{D} = 3.7 V$

当 $U_{A} = 0 V$ ， $U_{B} = 3 V$ 时，由于共阳极接法下，阴极电位低的优先导通，故 $U_{Y} = U_{A} + U_{D} = 0.7 V$

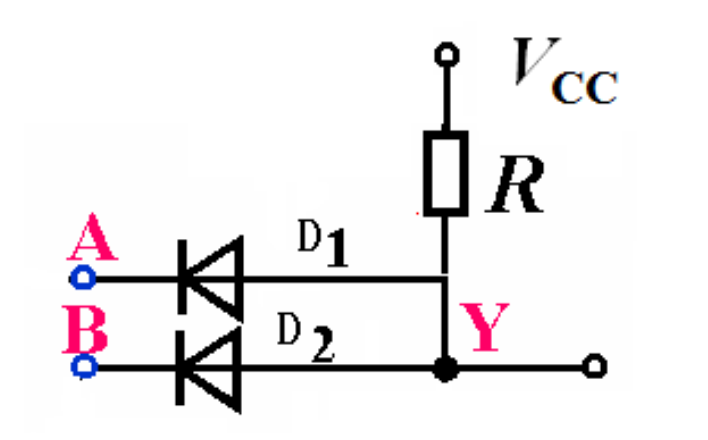

&medium 二极管的优先导通原则
