1.3E 三极管例题

判断三极管的电极、类型和材料

先确定 C 极：相差 0.7V 或 0.3V 的两个电极为 B 极和 E 极，则剩下的电极为 C 极。

确定材料：硅管 $| V_{B} - V_{E} | \approx 0.7 V$ ，锗管 $| V_{B} - V_{E} | \approx 0.3 V$

再确定类型：若 C 极数值最小，则为 PNP 型，否则为 NPN 型

最后确定 B 极和 E 极：若为 NPN 型，则 $V_{B} > V_{E}$ ；若为 PNP 型，则 $V_{E} > V_{B}$

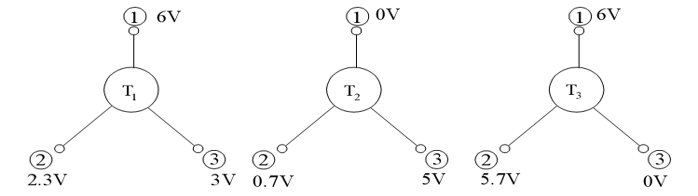

例 1

答案

T1：①C，②E，③B，NPN，硅管

T2：①E，②B，③C，NPN，硅管

T3：①E，②B，③C，PNP，锗管

TIP

NPN 管多为硅管

PNP 管多为锗管

注意，若题目未提及 忽略 $U_{B E}$ 则应计算压降。

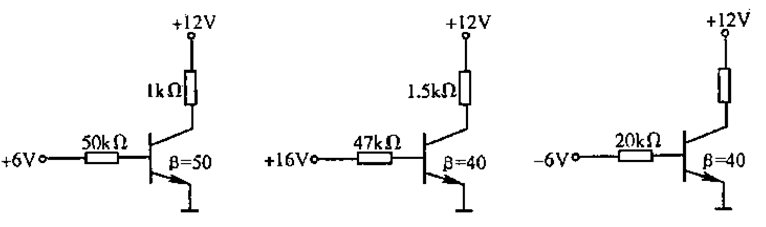

例 2

答案

图一：放大状态

\begin{matrix} I_{B} = \frac{6 - 0.7}{50} = 0.106 m A \\ I_{C} = β I_{B} = 50 \times 0.106 m A = 5.3 m A \\ U_{C E} = U_{C C} - I_{C} R_{C} = 6.7 V > 0 \end{matrix}

图二：饱和状态

\begin{matrix} I_{B} = 0.3255 m A \\ 若 为 放 大 状 态 I_{C} = β I_{B} = 13.02 m A \\ U_{C E} = E_{C} - R_{C} I_{C} = - 7.53 V < 0 \\ 因 为 U_{C E} 不 能 为 负 值 ， 故 U_{C E} \approx 0 为 饱 和 状 态 \end{matrix}

图三：截止状态

\begin{matrix} I_{B} = 0 \\ I_{C} = 0 \\ U_{C E} = 12 V \end{matrix}
