2 简单图形绘制 ​

基础图形 ​

线段 LINE ​

圆 CIRCLE ​

弧 ARC ​

捕捉与正交限制 ​

捕捉 ​

正交限制 ​

折线 PLINE ​

使用 PLINE 命令可以绘制折线。绘制过程与 LINE 类似，U 回车可以放弃上一步、C 回车可以闭合路径。

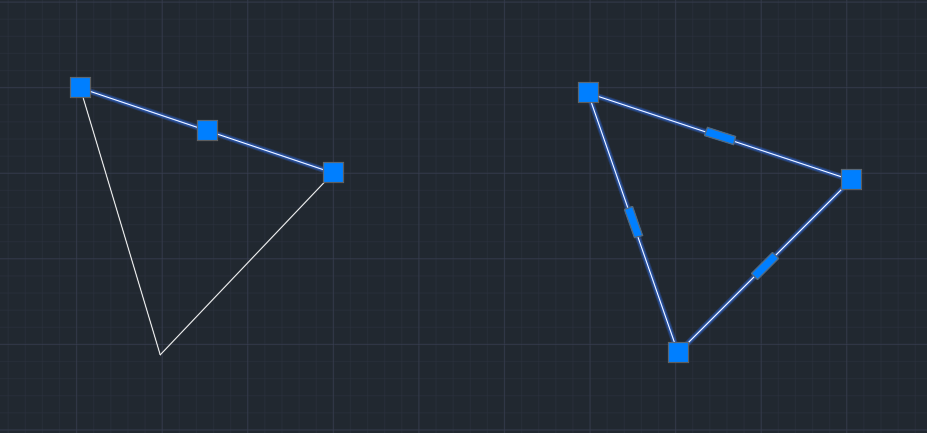

LINE 多步画出的线段，在完成后是相互独立的实体，移动时相互独立。PLINE 画出的折线是一个整体。

&keep-color &small

通常在绘制地物时，优先使用 PLINE 而不是 LINE 进行绘制，可以方便编辑。

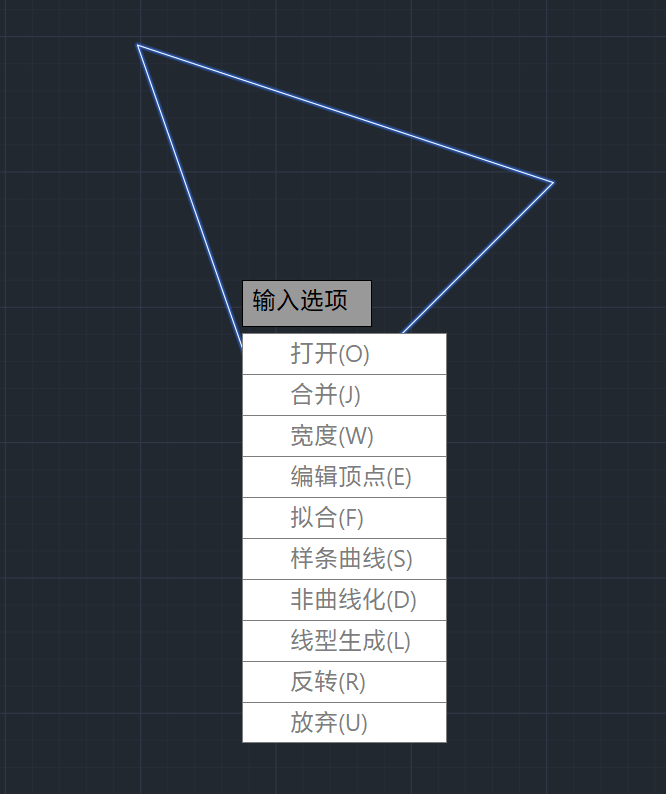

使用 PEDIT 命令编辑折线。

&keep-color &large

可以控制折线的打开 / 闭合、是否拟合为曲线等。

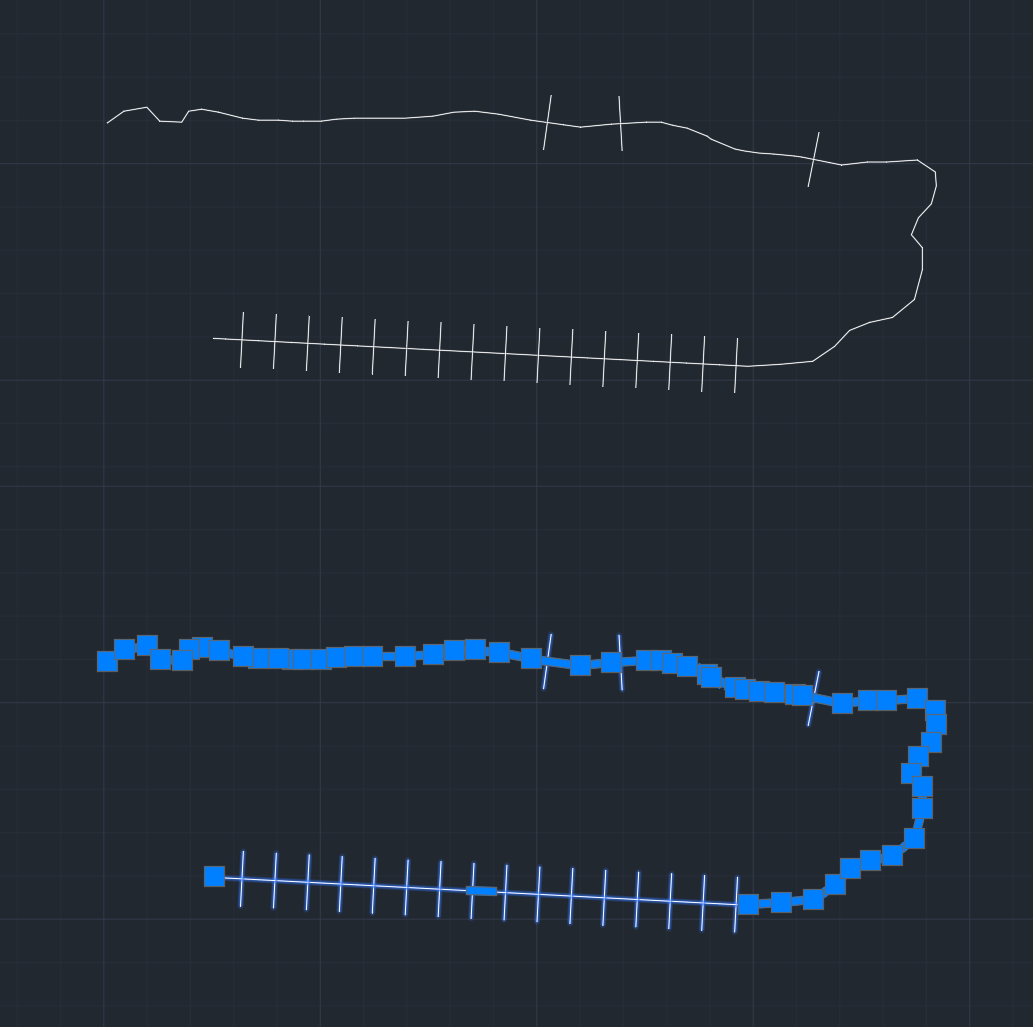

在设置线型时，比较复杂的折线在渲染上可能不甚美观，例如使用 Track 时：

&keep-color &large

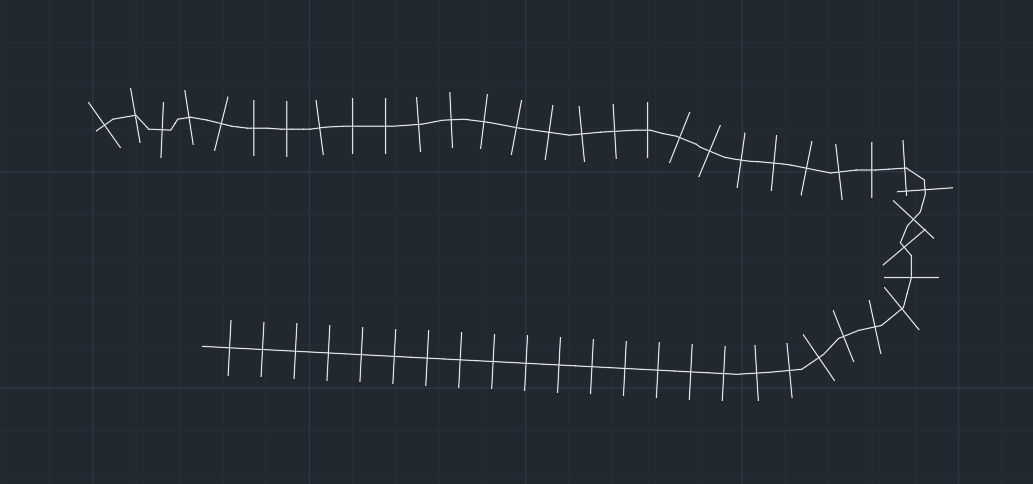

这是因为默认渲染时，会单独处理每一条折线段，若折线段太短，不够放置图案，就会出现如图的状况。要修改，使用 PEDIT 中的线型生成，置为「开」，即可自适应渲染：

&keep-color &medium

要默认启用线型生成，可以修改系统变量 PLINEGEN 实现。

使用 SETVAR 可以查询或设置变量。例如 SETVAR ? pl* 可以查询到如下信息：

命令: SETVAR 输入变量名或 [?] <CELTYPE>: ?
输入要列出的变量 <*>: pl*
PLATFORM          "Microsoft Windows NT Version 10.0 (Intel64)" (只读)
PLINECONVERTMODE  0
PLINEGEN          0
PLINETYPE         2
PLINEWID          0.0000
PLOTOFFSET        0
PLOTROTMODE       2
PLINEGCENMAX      50000
PLINEREVERSEWIDTHS 0
PLOTTRANSPARENCYOVERRIDE 1
PLQUIET           0

可以看到 PLINEGEN 的值为 0。使用 SETVAR PLINEGEN 1 可将其置为 1，此后绘制的折线将自动启用线型生成。

多线 MLINE ​
